原理，結構
LV30D系列產品可同時具有模擬輸出和開關量輸出。磁性浮球隨液位的變化不斷觸發檢測桿中的磁簧開關，使得傳感器的總電阻發生變化，改信號被變送器轉換成標準電信號進行數字顯示并輸出4…20mA信號和開關信號。
技術參數
| 量程： | 見選型表 | |||||||||
| 最大壓力： | 16bar | |||||||||
| 介質溫度： | -20~75℃ | |||||||||
| 介質密度： | 0.75kg/cm3 | |||||||||
| 供電： | 24V±20%DC | |||||||||
| 空載電流： | 最大30mA | |||||||||
| 模擬輸出： | 輸出類型 4…20mA 模擬量輸出 | |||||||||
| 負載 ≤500Ω | ||||||||||
| 材料： | 外殼-壓鑄鋁 | |||||||||
| 導桿及浮球：不銹鋼 | ||||||||||
| 分辨率： | ＜500mm;6.5mm | |||||||||
| ＞500mm;13mm | ||||||||||
| 防護等級： | IP65 | |||||||||
| 接線方式： | 端子接線 | |||||||||
| 材料： | 不銹鋼 | |||||||||
| 過程連接： | 螺紋連接G2 | |||||||||
| 法蘭連接DN40或者DN50 | ||||||||||
| 電氣連接： | M12×1 4芯接插件 | |||||||||
| M12×1 5芯接插件（用于1模擬量+2開關量型） | ||||||||||

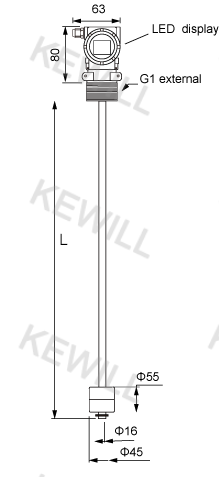

尺寸圖
選型表
| LV30D- | 數顯浮子液位計 | |||||||||||||||||
| 量程 | ||||||||||||||||||
| 0…1500mm （如工況需要300mm量程，選型代碼300） | ||||||||||||||||||
| 連接方式 | ||||||||||||||||||
| 接口螺紋G2 | ||||||||||||||||||
| 法蘭連接：DN40 | ||||||||||||||||||
| 法蘭連接：DN50 | ||||||||||||||||||
| 輸出 | ||||||||||||||||||
| 一路模擬量輸出 | ||||||||||||||||||
| 浮球尺寸與應用介質 | ||||||||||||||||||
| Φ52*52*Φ15 不銹鋼1.4435 比重0.5g/cm3，水 油 弱酸 弱堿，-20~75°C | ||||||||||||||||||
