原理，結構

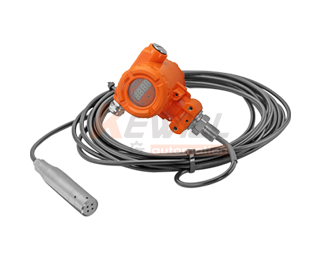

基于擴散硅原理，全不銹鋼外殼，防水設計，用于液位測量或其它測壓場合。
技術參數
| 介質溫度: | -25…80℃ | 工作電壓: | 12…36V DC | |||||||||||
| 精度等級: | 0.2級 | 負載電阻: | 0～750Ω | |||||||||||
| 壓力過載 | 標定液位值2倍 | 電流消耗: | 與信號電流相同 | |||||||||||
| 電纜材料 | PUR聚氨酯橡膠 | 電氣保護: | 反極，過載，短路保護 | |||||||||||
| 穩定性: | 優于每年0.2%FS | 防護等級: | IP68 | |||||||||||
| 溫度影響： | ＜±0.02%FS/K | 外殼材料: | 接線盒：鑄鋁或不銹鋼探棒：不銹鋼1.4435(316L)探棒：PTEF聚四氟乙烯（量程≤10米） | |||||||||||
| 響應時間: | <1ms(10%到90%量程） | 輸出信號： | 4～20mA或1-5V（可加Hart通訊協議） | |||||||||||

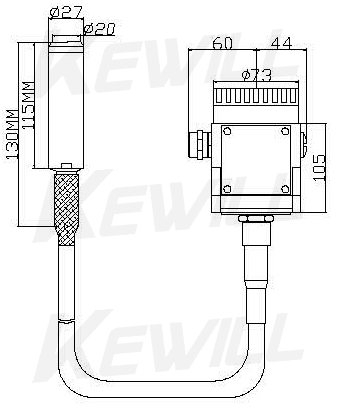

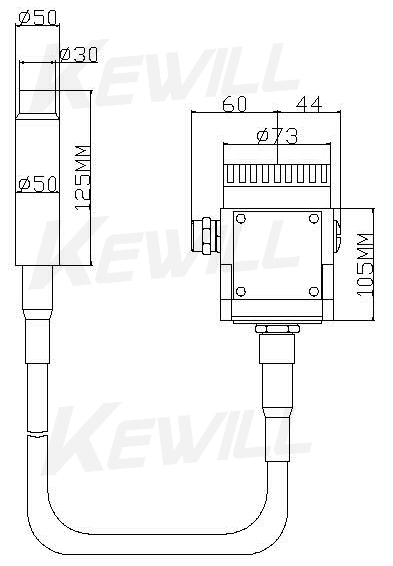

尺寸圖
選型表
| LV50- | 投入式液位變送器 | |||||||||
| 量程 | ||||||||||
| 單位為米（M）(0-XM) | ||||||||||
| 電纜長度 | ||||||||||
| 單位為米（m）(例如:K12:代表量程10米，線纜可預留12米） | ||||||||||
| 探頭材質 | ||||||||||
| 不銹鋼1.4435(316L) （*） | ||||||||||
| PTEF聚四氟乙烯（量程≤10M可選） | ||||||||||
| 安裝固定模式 | ||||||||||
| G1 外螺紋連接（探頭316L不銹鋼可選）（*） | ||||||||||
| G2外螺紋（探頭聚四氟乙烯材質可選） | ||||||||||
| 直接復線式（無接線盒無過程連接） | ||||||||||
| 螺孔直插無密封（適用于開闊支架安裝） | ||||||||||
| DN50法蘭連接 | ||||||||||
| 定制螺紋（探頭不銹鋼材質時可選，尺寸需大于G1） | ||||||||||
| 出線方式與顯示 | ||||||||||
| 直接復線式IP68（不銹鋼探頭可選） | ||||||||||
| 標準接線單元型IP65（不銹鋼探頭可選） | ||||||||||
| LCD數碼顯示型IP65（不銹鋼探頭，聚四氟乙烯探頭可選） | ||||||||||
| 出線方式與顯示 | ||||||||||
| 4～20mADC（*） | ||||||||||
| 1～5VDC | ||||||||||
| 0～5VDC | ||||||||||
| 0～10mADC | ||||||||||
| (特殊備選項)VARIO | ||||||||||
| HART通訊協議（金屬探頭適用） | ||||||||||
| RS485通訊協議(接線盒材質304不銹鋼）（金屬探頭適用） | ||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||
