原理，結構
PT100或PT1000 classA 鉑熱電阻原理，一體化溫度傳感器具有集溫度檢測與信號處于一體，標準DIN接插件出線，體積小巧。
技術參數
| 響應時間: | 0.5…3s（典型值1秒） | ||||||||
| 環境溫度: | -30…85°C | ||||||||
| 常用過程接口: | G1/2 | ||||||||
| G1/4 | |||||||||
| M20*1.5 | |||||||||
| 電氣部分材料: | 黑色NBR | ||||||||
| 外殼材料: | 不銹鋼1.4301(304) | ||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | ||||||||
| 保護管材質: | 不銹鋼1.4301(304) | ||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 電氣連接: | DIN標準接頭(DIN43650) | ||||||||
| M12*1航空接插件 | |||||||||

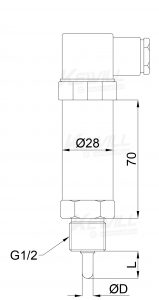

尺寸圖
選型表
| TK50- | 一體化溫度傳感器 | |||||||||||||||||
| 輸出 | ||||||||||||||||||
| PT100輸出 | ||||||||||||||||||
| PT1000輸出 | ||||||||||||||||||
| 探頭直徑 | ||||||||||||||||||
| Φ6???? 耐壓40 bar（*） | ||||||||||||||||||
| Φ8?????耐壓40 bar | ||||||||||||||||||
| Φ10???耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2外螺紋（*） | ||||||||||||||||||
| G1/4外螺紋 | ||||||||||||||||||
| M20*1.5外螺紋 | ||||||||||||||||||
| M27*2外螺紋 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度L | ||||||||||||||||||
| 7mm（短定制款） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| M12*1航空接插件 | ||||||||||||||||||
| DIN標準接頭(DIN43650) | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
選配：電纜附件A
| KEM- | M12附線接插件 | ||||||
| 自接線柱 | |||||||
| 接插頭 | |||||||
| 直型 | |||||||
| 彎型 | |||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長 | |||||||
選配：電纜附件B
| KEC- | 信號電纜（DIN插頭選配） | ||||||
| 2米線纜長度 | |||||||
| 5米線纜長度 | |||||||
| 要求線長 | |||||||
| 普通線纜 | |||||||
| 屏蔽線纜 | |||||||
選配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||
選配：保護套管D
| KTC- | 保護套管?Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
